Чиллеры с водяным охлаждением конденсатора: ключевые преимущества для сложных проектов

Чиллеры с водяным охлаждением конденсатора справедливо считаются более затратными с точки зрения, как капитальных, так и эксплуатационных затрат. При этом представляют собой оптимальное, а иногда и единственное технически реализуемое решение для объектов с особыми требованиями. Выбор РУВ-К продиктован не стоимостью, а рядом критических ограничений и специфических условий самого объекта.

Основные требования к проекту, которые влияют на выбор чиллера с водяным охлаждением конденсатора:

1. Потребители холода должны работать исключительно на воде.

На таких объектах, как медицинские учреждения (больницы, лаборатории), предприятия агропромышленного комплекса (АПК) и в «чистых помещениях» на первый план выходит безопасность и экологичность. Здесь действуют строгие нормы, запрещающие использование токсичных хладоносителей внутри здания. Чиллеры с водяным охлаждением позволяют построить безопасную систему, где в контуре охлаждения фанкойлов и теплообменников циркулирует обычная вода — абсолютно безопасная и экологичная.

2.Круглогодичная работа.

Данное требование в совокупности с водой подразумевает размещение всех водяных узлов, включая испаритель в отапливаемом помещении. Такую схему охлаждения можно реализовать с помощью компрессорно-конденсаторного блока (РТС) уличного исполнения и внутреннего испарительного блока с гидромодулем. Но в этом случае существует серьезное ограничение трассы на выносной испаритель - не более 15 метров при перепаде не более 5 метров.

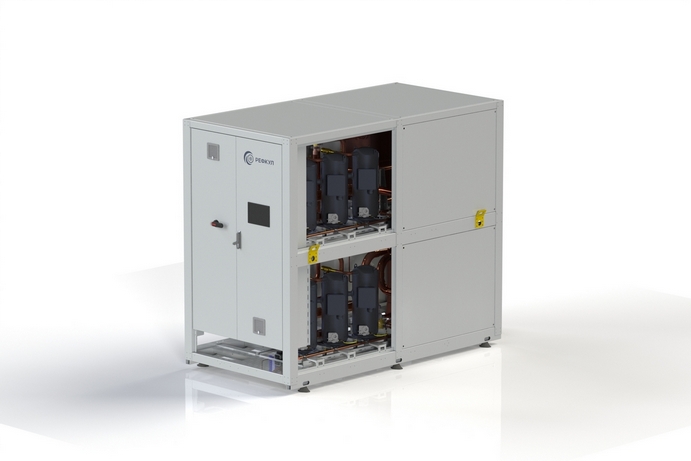

Водоохлаждающая установка с водоохлаждаемым конденсатором (РУВ-К) имеет короткий замкнутый фреоновый контур на единой раме, установка считается моноблочной. Она находится при единой температуре окружающей среды, что исключает возможность образования зон низкого давления, которые способствуют миграции фреона при простое системы. Это дает возможность исключить из установки многие линейные компоненты, включая «зимний пуск». Данный вид установки работает в паре с воздушным охладителем, чаще с сухой градирней (драйкулером). Наличие дополнительного теплоносителя повышает температуру конденсации в среднем на 10 градусов, что в конечном итоге повышает нагрузку на компрессор и увеличивает потребление системы на 5-20% в зависимости от рабочего режима. Помимо прочего требуется дополнительный гидромодуль между градирней и конденсатором чиллера, что также увеличивает эксплуатационные затраты. И чем больше трасса, тем больше затраты на насосное оборудование.

Есть способ сократить эксплуатационные затраты, установив дополнительно разборный теплообменный аппарат вода-гликоль и систему трехходовых регулирующих клапанов. В этом случае для зимнего и переходного периода установка сможет работать при полном свободном охлаждении, без участия компрессоров.

При режиме воды на потребителе +12°С / +7°С, выход на свободное охлаждение может быть осуществлен при температуре около -5°С. В зависимости от региона установки такой системы, возможно достичь более 60% времени работы на полном свободном охлаждении. Также на энергоэффективность влияет и температурный диапазон теплоносителя на потребителе.

3.Длинные трассы между блоками, превышающие пределы проектирования фреоновый трассы.

Система на основе чиллера с водяным охлаждением позволяет без значительных потерь холодильной мощности реализовывать проекты с большой протяженностью трубопроводов между наружным блоком (чиллером) и внутренними потребителями (фанкойлами). Это дает архитекторам и инженерам свободу при планировании пространства.

4.Отсутствие возможности размещения тяжелого моноблочного чиллера на кровле или рядом со зданием.

Чиллер с водяным охлаждением монтируется внутри здания (в техническом помещении, подвале, на этаже), что снимает ограничения по нагрузке на несущие конструкции кровли. Это критически важно для зданий со слабой крышей или сложной архитектурой, где установка тяжелых моноблоков с воздушным охлаждением невозможна. Кроме того, внутреннее размещение исключает необходимость использования низкотемпературного комплекта, так как температура в машинном отделении всегда положительная.

Чиллеры с водяным охлаждением конденсатора — это не просто более дорогое решение, а стратегический выбор для сложных проектов. Они обеспечивают безопасность, гибкость планировки, возможность экономии энергии за счет свободного охлаждения и решают проблемы с размещением оборудования.

В каких случаях мы рекомендуем закладывать в проект РУВ-В? Расскажем в следующих статьях!
