Обновление программного обеспечения «РЕФКУЛ»: новые инструменты визуализации для панелей оператора

Новые инструменты визуализации работы системы в панелях оператора программного обеспечения «РЕФКУЛ».

Современная климатическая и холодильная техника требует высокой надежности оборудования и удобных инструментов для мониторинга и диагностики ее работы. Завод «РЕФКУЛ» непрерывно совершенствует программное обеспечение для панелей оператора своих установок. Одним из изменений в новых версиях ПО стало внедрение наглядных инструментов визуализации работы системы, что повысит эффективность пуско-наладочных работ, технического обслуживания и обеспечит безопасную эксплуатацию агрегатов. Теперь инженеры в реальном времени могут отслеживать критически важные параметры и предотвращать потенциальные проблемы.

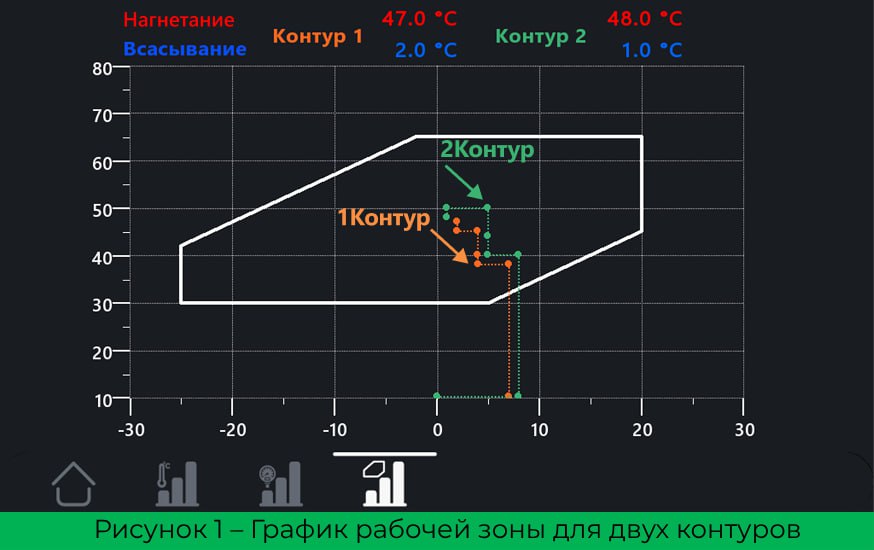

В панели оператора был добавлен график рабочей зоны и рабочей точки компрессора. График определяет безопасный рабочий диапазон компрессора. Эксплуатация агрегата за пределами этого диапазона, установленного производителем компрессора, может привести к преждевременному выходу из строя, снижению эффективности или дорогостоящему ремонту.

Рабочий диапазон компрессора – это карта рабочих пределов, нанесённая на график со следующими осями:

Ось X (температура насыщения всасывания): представляет температуру хладагента, поступающего в компрессор. Она определяется путем измерения давления хладагента на линии всасывания и преобразования в температуру насыщения.

Ось Y (температура насыщения нагнетания): представляет температуру хладагента, выходящего из компрессора, рассчитанную путём преобразования давления на линии нагнетания в температуру насыщения.

Технические специалисты могут использовать этот график для проверки правильности работы системы. Для отображения работы во времени на график наносится новая точка каждые 6 секунд. Единовременно идёт отрисовка 10 точек, то есть в динамике видно последние 60 сек работы, все точки соединены пунктирной линией для простоты отслеживания.

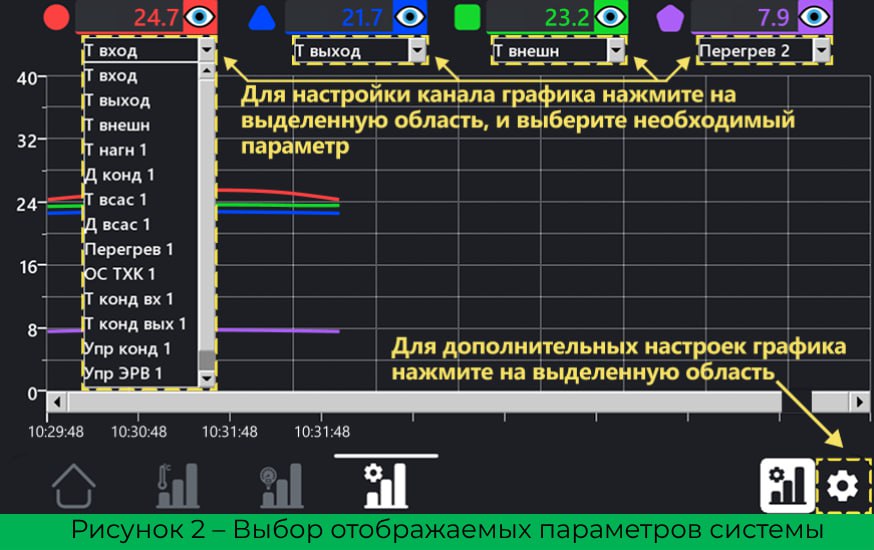

Для удобства пуско-наладочных работ и обслуживания холодильных машин в панели оператора добавлен настраиваемый график, куда можно вывести значения 4-х параметров системы (значения температурных датчиков, датчиков давления, перегрева, управляющие сигналы конденсатора, ЭРВ, клапана свободного охлаждения и т.д. (рис.2)).

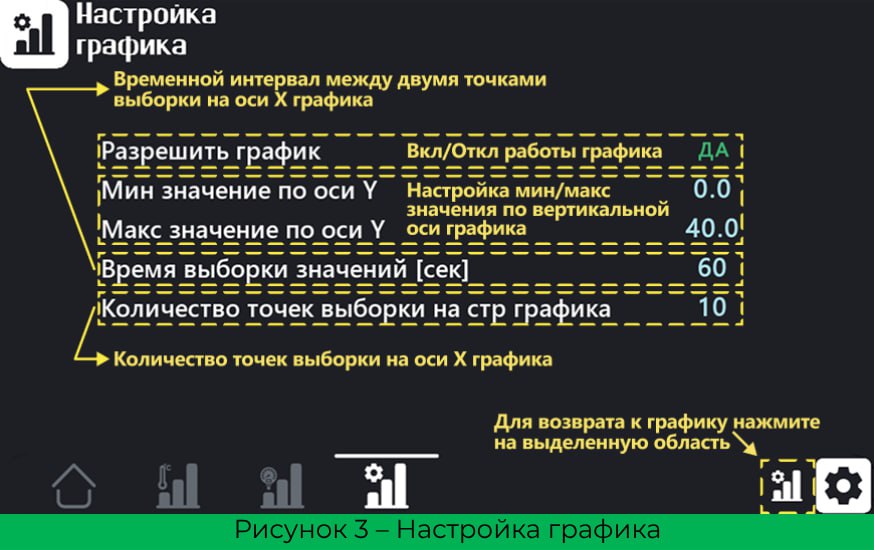

Настройка графика реализована в удобном, интуитивно понятном формате (рис.3).

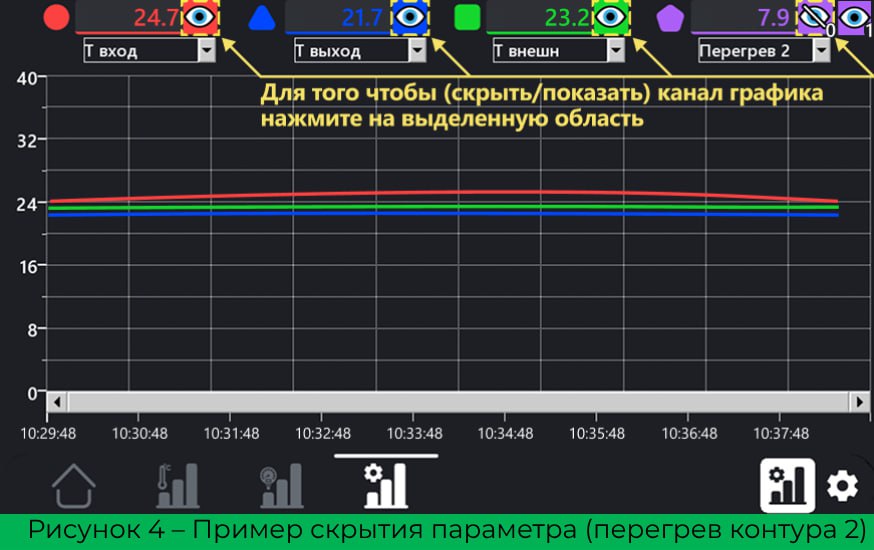

При необходимости любой из каналов графика можно скрыть (рис.4).

Уверены, что данные доработки ПО позволят техническим специалистам принимать решения на основе точных визуальных данных, что в конечном итоге повышает общую надежность, энергоэффективность и долговечность холодильных установок, сокращая эксплуатационные расходы для конечного пользователя.

Если у вас есть вопросы, связанные с программным обеспечением «РЕФКУЛ», пищите нам на электронную почту info@refcool.net
